Программирование видеоадаптеров CGA, EGA и VGA



Логическая ширина экрана (OFR) (индекс13h)


Регистр может быть использован для отображения большего, чем обычно, количества символов в строке. Например, для перевода видеоадаптера в режим отображения 132 симвов в строке.

В графических режимах регистр OFR задает логическую длину (в 16-битных словах или 32-битных двойных словах) горизонтальной линии развертки. Если линия num развертки начинается по адресу adr, то следующая линия развертки num+1 начинается по адресу adr+offset, где offset это значение регистра OFR.

В текстовых режимах регистр содержит смещение между соседними строками текста, заданное в 16-битных словах.

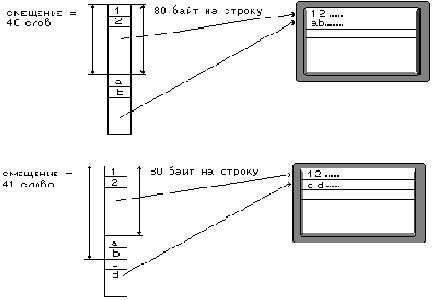

Использование регистраа OFR иллюстрируется рисунком 8.7. На верхней части рисунка видеоадаптер находится в стандартном текстовом режиме с разрешением 80 символов в строке. При этом значение регистра логической ширины экрана равно 40. На нижней части рисунка представлен результат увеличения содержимого регистра до 41. Логическая ширина экрана в этом случае увеличивается до 82 символов в строке. Последние два символа каждой строки не помещаются на экране. Для их отображения надо выполнить горизонтальную свертку экрана.

Рисунок 8.7 Логическая ширина экрана.
