Программирование видеоадаптеров CGA, EGA и VGA



Организация видеопамяти


Режим 13h использует простую линейную организацию видеопамяти, в которой по каждому адресу в видеопамяти находится один байт управляющий одним пикселом. Такая организация видеопамяти хотя и облегчает программирование, но не позволяет увеличить разрешающую способность. Дело в том, что в режиме 13h адресное пространство видеопамяти ограничено 64K, которых хватает как раз для того, чтобы получить разрешающую способность 200х320 точек при 256 цветах (200*320 = 64000). Кроме того такая организация видеопамяти не позволяет использовать для копирования видеоданных регистры-защелки, что может существенно повысить скорость работы программ.

Исходя из вышесказонного для нашего нестандартного режима используется другая структура видеопамяти, более схожая со структурой видеопамяти режимов 10h и 12h. На следующем рисунке представлена структура видеопамяти используемая нами во всех описываемых нестандартных режимах:

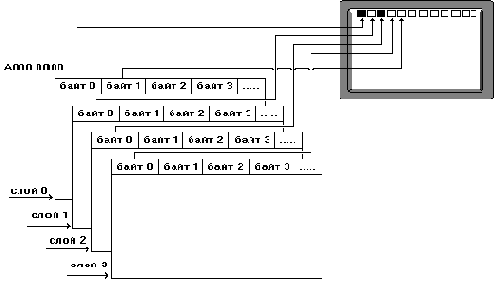

Рисунок 8.18 Структура видеопамяти в нестандартных, 256-цветовых режимах.

Как видно из рисунка первый пиксел экрана, отображаемый в левом верхнем углу, определяется байт со смещением 0 из нулевого цветового слоя. Второй пиксел определяется байтом со смещением 0 из первого слоя, третий пиксел - байтом со смещением 0 из второго слоя, четвертый пиксел - байтом со смещением 0 из третьего слоя. Пятый пиксел определяется байтом со смещением 1 из нулевого слоя и так далее.

Таким образом для пиксела с координатами x и y байт, который определяет его цвет, расположен со смещением (x+ y * PIXEL_PER_LINE) / 4, в цветовой плоскости (x + y * PIXEL_PER_LINE) mod 4. В этой формуле константа PIXEL_PER_LINE должна определять горизонтальную разрешающую способность экрана в данном режиме.

Такая организация видеопамяти, хотя и более неудобна для вычисления адреса пикселов, чем линейная организация памяти режима 13h, но дает другие неоспаримые преимущества.

Во первых, в режиме с разрешением 320х400 пикселов мы можем использовать две страницы видеопамяти, первая из них имеет нулевое смещение, а вторая смещение 8000h от начала видеопамяти. Режим с разрешением 360х480 пикселов позволяет иметь только одну страницу, но так как он использует только 172800 байт из 256 килобайт, то неиспользуемую память можно использовать для хранения пиктограмм и шрифтов.

Во вторых, организация видеопамяти в виде отдельных цветовых слоев позволяет использовать для операций копирования и заполнения областей видеопамяти регистры-защелки. Это дает возможность одновременно копировать четыре байта, и следовательно значительно увеличить скорость работы программ.
