Программирование видеоадаптеров CGA, EGA и VGA
Регистры начального адреса
Это группа из двух регистров: регистр старшего байта начального адреса (Start Address Register - SAR, high byte) (индекс0Ch) и регистр младшего байта начального адреса (Start Address Register - SAR, low byte) (индекс 0Dh).
Данные регистры содержат адрес данных видеопамяти, которые будут отображаться в верхнем левом углу экрана дисплея. Регистры начального адреса можно использовать для перемещения изображения по экрану (панорамирования) и для переключения активной страницы памяти.
Регистры начального адреса доступны только для записи. После инициализации видеоадаптера регистры обнуляются.

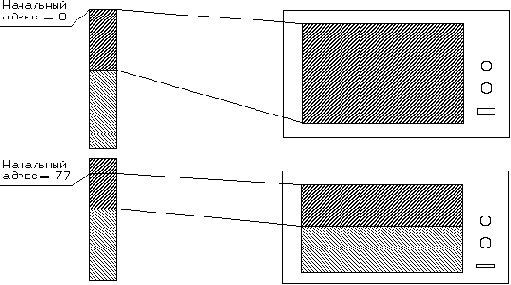

На рисунке 7.2 показано, как происходит панарамирование экрана при изменении регистров начального адреса. В верхней части рисунка регистры начального адреса содержат ноль. В этом случае видеопамять отображается на экране с начала. В нижней части значение регистров начального адреса увеличено до 77. Как видно из рисунка, в этом случае видеопамять отображается на экране начиная с данных, имеющих смещение 77 от начала видеопамяти. При этом снизу экрана возникает изображение, ранее не помещавщееся на экране.
Рисунок 7.2 Использование регистров начального адреса.
Это группа из двух регистров: регистр старшего байта начального адреса (Start Address Register - SAR, high byte) (индекс0Ch) и регистр младшего байта начального адреса (Start Address Register - SAR, low byte) (индекс 0Dh).
Регистры SAR содержат адрес данных видеопамяти, которые будут отображаться в верхнем левом углу экрана дисплея. Регистры начального адреса можно использовать для перемещения изображения по экрану (панорамирования) и для переключения активной страницы памяти.
Если вы хотите использовать регистры для переключения страниц видеопамяти, то в данные регистры надо записать смещение страницы, которую вы желаете отобразить на экране, относительно начала видеопамяти.
На рисунке 8.5 показано, как происходит панарамирование экрана при изменении регистров начального адреса. В верхней части рисунка регистры начального адреса содержат ноль. В этом случае видеопамять отображается на экране с начала. В нижней части значение регистров начального адреса увеличено до 77. Как видно из рисунка, в этом случае видеопамять отображается на экране начиная с данных, имеющих смещение 77 от начала видеопамяти. При этом снизу экрана возникает изображение, ранее не помещавщееся на экране.
Рисунок 8.5 Процесс панорамирования экрана.
Регистры начального адреса доступны для чтения и для записи. При установке режима работы видеоадаптера регистры обнуляются.
